24V — spirale, adaptery i złącza

Przewód spiralny, wtyczki metalowe 7PIN typu N

Zakończenia

2 × wtyczka metalowa 7PIN typ N

Dostępne indeksy

• PSNM3,53,5 m ± 50 mm · 3,2 m ± 50 mm
• PSNM44 m ± 50 mm · 3,7 m ± 50 mm
• PSNM4,54,5 m ± 50 mm · 4,2 m ± 50 mm

Przewód spiralny, wtyczki plastikowe 7PIN typu N

Zakończenia

2 × wtyczka plastikowa 7PIN typ N

Dostępne indeksy

• PSNP3,53,5 m ± 50 mm · 3,2 m ± 50 mm
• PSNP44 m ± 50 mm · 3,7 m ± 50 mm
• PSNP4,54,5 m ± 50 mm · 4,2 m ± 50 mm

Przewód spiralny, wtyczki 7PIN typu N obtrysk

Zakończenia

2 × wtyczka 7PIN typ N w obtrysku

Dostępne indeksy

• PSNO3,53,5 m ± 50 mm · 3,2 m ± 50 mm
• PSNO44 m ± 50 mm · 3,7 m ± 50 mm
• PSNO4,54,5 m ± 50 mm · 4,2 m ± 50 mm

Przewód spiralny, wtyczki metalowe 7PIN typu S

Zakończenia

2 × wtyczka metalowa 7PIN typ S

Dostępne indeksy

• PSSM3,53,5 m ± 50 mm · 3,2 m ± 50 mm
• PSSM44 m ± 50 mm · 3,7 m ± 50 mm
• PSSM4,54,5 m ± 50 mm · 4,2 m ± 50 mm

Przewód spiralny, wtyczki plastikowe 7PIN typu S

Zakończenia

2 × wtyczka plastikowa 7PIN typ S

Dostępne indeksy

• PSSP3,53,5 m ± 50 mm · 3,2 m ± 50 mm
• PSSP44 m ± 50 mm · 3,7 m ± 50 mm
• PSSP4,54,5 m ± 50 mm · 4,2 m ± 50 mm

Przewód spiralny, wtyczki 7PIN typu S obtrysk

Zakończenia

2 × wtyczka 7PIN typ S w obtrysku

Dostępne indeksy

• PSSO3,53,5 m ± 50 mm · 3,2 m ± 50 mm
• PSSO44 m ± 50 mm · 3,7 m ± 50 mm
• PSSO4,54,5 m ± 50 mm · 4,2 m ± 50 mm

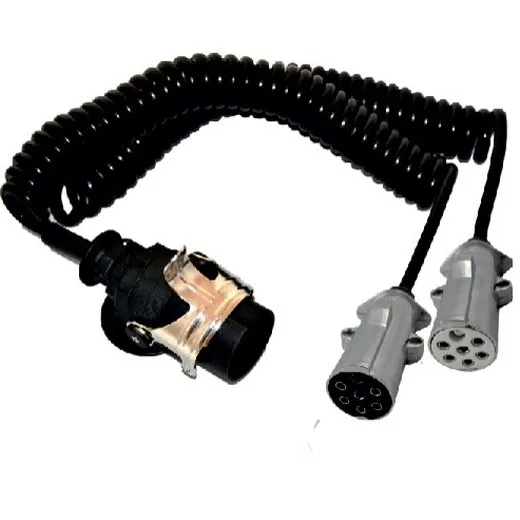

Adapter kablowy 15PIN / wtyczki metalowe 7PIN N+S

Zakończenia

15PIN + 2 × wtyczka metalowa 7PIN

Dostępne indeksy

• PSAM3,53,5 m ± 50 mm · 3,2 m ± 50 mm · zaciskane
• PSAM3,5(S)3,5 m ± 50 mm · 3,2 m ± 50 mm · skręcane
• PSAM44 m ± 50 mm · 3,7 m ± 50 mm · zaciskane
• PSAM4(S)4 m ± 50 mm · 3,7 m ± 50 mm · skręcane
• PSAM4,54,5 m ± 50 mm · 4,2 m ± 50 mm · zaciskane
• PSAM4,5(S)4,5 m ± 50 mm · 4,2 m ± 50 mm · skręcane

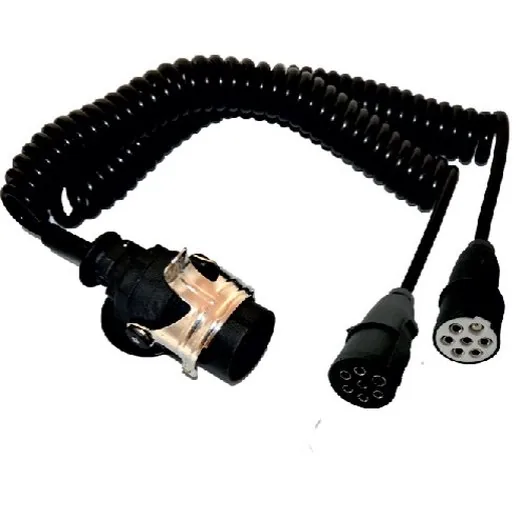

Adapter kablowy 15PIN / wtyczki plastikowe 7PIN N+S

Zakończenia

15PIN + 2 × wtyczka plastikowa 7PIN

Dostępne indeksy

• PSAP3,53,5 m ± 50 mm · 3,2 m ± 50 mm · zaciskane
• PSAP3,5(S)3,5 m ± 50 mm · 3,2 m ± 50 mm · skręcane
• PSAP44 m ± 50 mm · 3,7 m ± 50 mm · zaciskane
• PSAP4(S)4 m ± 50 mm · 3,7 m ± 50 mm · skręcane
• PSAP4,54,5 m ± 50 mm · 4,2 m ± 50 mm · zaciskane
• PSAP4,5(S)4,5 m ± 50 mm · 4,2 m ± 50 mm · skręcane

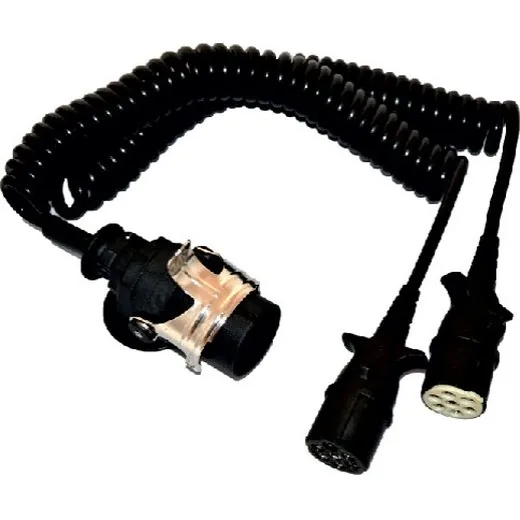

Adapter kablowy 15PIN / wtyczki obtrysk 7PIN N+S

Zakończenia

15PIN + 2 × wtyczka 7PIN w obtrysku

Dostępne indeksy

• PSAO3,53,5 m ± 50 mm · 3,2 m ± 50 mm · zaciskane
• PSAO3,5(S)3,5 m ± 50 mm · 3,2 m ± 50 mm · skręcane
• PSAO44 m ± 50 mm · 3,7 m ± 50 mm · zaciskane
• PSAO4(S)4 m ± 50 mm · 3,7 m ± 50 mm · skręcane
• PSAO4,54,5 m ± 50 mm · 4,2 m ± 50 mm · zaciskane
• PSAO4,5(S)4,5 m ± 50 mm · 4,2 m ± 50 mm · skręcane

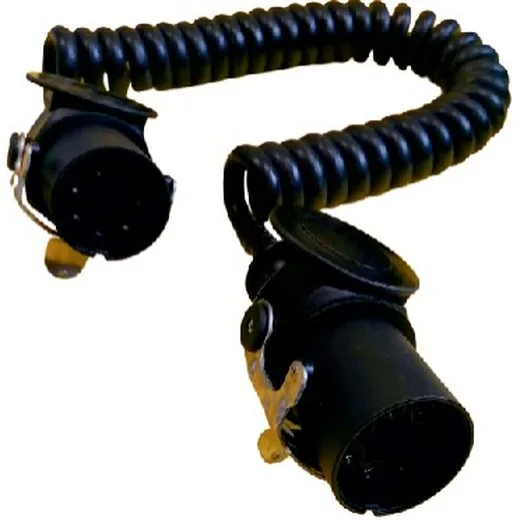

Przewód spiralny typu ABS, 5-PIN

Zakończenia

2 × wtyczka ABS 5-PIN

Dostępne indeksy

• PSABS3,53,5 m ± 50 mm · 3,15 m ± 50 mm · zaciskane
• PSABS3,5(S)3,5 m ± 50 mm · 3,15 m ± 50 mm · skręcane
• PSABS44 m ± 50 mm · 3,6 m ± 50 mm · zaciskane
• PSABS4(S)4 m ± 50 mm · 3,6 m ± 50 mm · skręcane
• PSABS4,54,5 m ± 50 mm · 4,05 m ± 50 mm · zaciskane
• PSABS4,5(S)4,5 m ± 50 mm · 4,05 m ± 50 mm · skręcane

Przewód spiralny typu EBS, 7-PIN

Zakończenia

2 × wtyczka EBS 7-PIN

Dostępne indeksy

• PSEBS3,53,5 m ± 50 mm · 3,15 m ± 50 mm · zaciskane
• PSEBS3,5(S)3,5 m ± 50 mm · 3,15 m ± 50 mm · skręcane
• PSEBS44 m ± 50 mm · 3,6 m ± 50 mm · zaciskane
• PSEBS4(S)4 m ± 50 mm · 3,6 m ± 50 mm · skręcane
• PSEBS4,54,5 m ± 50 mm · 4,05 m ± 50 mm · zaciskane
• PSEBS4,5(S)4,5 m ± 50 mm · 4,05 m ± 50 mm · skręcane

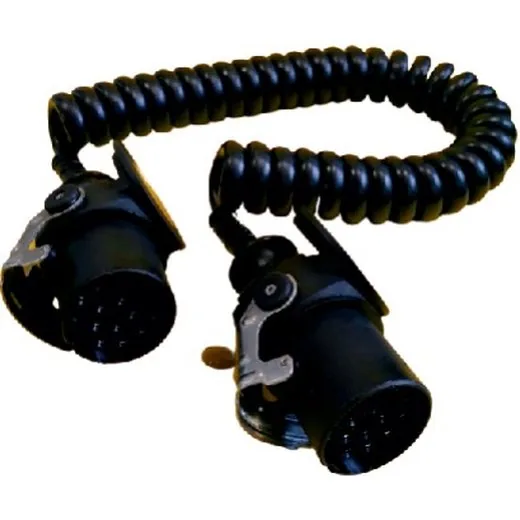

Przewód spiralny z wtyczkami 15-PIN

Zakończenia

2 × wtyczka 15-PIN

Dostępne indeksy

• PSADR3,53,5 m ± 50 mm · 3,15 m ± 50 mm · zaciskane
• PSADR3,5(S)3,5 m ± 50 mm · 3,15 m ± 50 mm · skręcane
• PSADR44 m ± 50 mm · 3,6 m ± 50 mm · zaciskane
• PSADR4(S)4 m ± 50 mm · 3,6 m ± 50 mm · skręcane
• PSADR4,54,5 m ± 50 mm · 4,05 m ± 50 mm · zaciskane
• PSADR4,5(S)4,5 m ± 50 mm · 4,05 m ± 50 mm · skręcane

Przewód spiralny bez wtyczek

Długość

do uzgodnienia (X)

Indeks / rodzaj przewodu

• PS2/2x0,5/XQLY-S 2 × 0,50 mm²
• PS2/2x0,75/XQLY-S 2 × 0,75 mm²
• PS3/3x1,5/XQLY-S 3 × 1,50 mm²
• PS5/2x2,5+3x1,0/XQLY-S 2 × 2,50 mm² + 3 × 1,00 mm²
• PS5/2x4+3x1,5/XQLY-S 2 × 4,00 mm² + 3 × 1,50 mm²
• PS7/6x0,75+1x1/XQLY-S 6 × 0,75 mm² + 1 × 1,00 mm²
• PS7/6x1+1x1,5/XQLY-S 6 × 1,00 mm² + 1 × 1,50 mm²
• PS7/2x2,5+5x1/XQLY-S 2 × 2,50 mm² + 5 × 1,00 mm²
• PS7/2x4+5x1,5/XQLY-S 2 × 4,00 mm² + 5 × 1,50 mm²
• PS8/7x0,75+1x1/XQLY-S 7 × 0,75 mm² + 1 × 1,00 mm²
• PS9/5x0,75+4x1/XQLY-S 5 × 0,75 mm² + 4 × 1,00 mm²
• PS15/12x0,75+3x1/XQLY-S 12 × 0,75 mm² + 3 × 1,00 mm²
• PS15/12x1,5+3x2,5/XQLY-S 12 × 1,50 mm² + 3 × 2,50 mm²

ABOX-Y

Adapter 15PIN / 7PIN N+S

Typ

adapter

Styki

15PIN → 7PIN

ABOX-T

Adapter 15PIN / 7PIN N+S

Typ

adapter

Styki

15PIN → 7PIN

WM24N

Wtyczka metalowa 7PIN typ N

Typ

wtyczka

Styki

7PIN

Wykonanie

metalowe

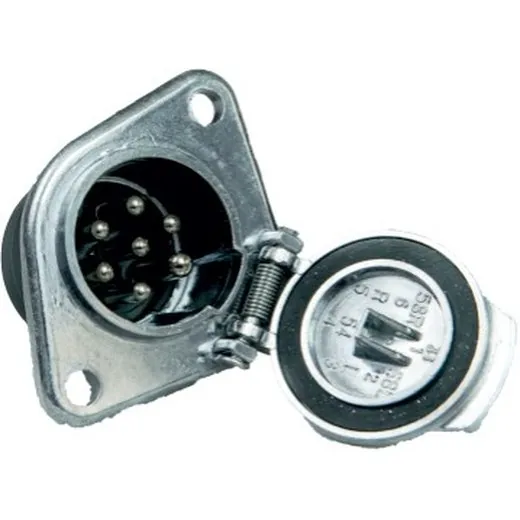

GM24N

Gniazdo metalowe 7PIN typ N

Typ

gniazdo

Styki

7PIN

Wykonanie

metalowe

WP24N

Wtyczka plastikowa 7PIN typ N

Typ

wtyczka

Styki

7PIN

Wykonanie

plastikowe

GP24N

Gniazdo plastikowe 7PIN typ N

Typ

gniazdo

Styki

7PIN

Wykonanie

plastikowe

WM24S

Wtyczka metalowa 7PIN typ S

Typ

wtyczka

Styki

7PIN

Wykonanie

metalowe

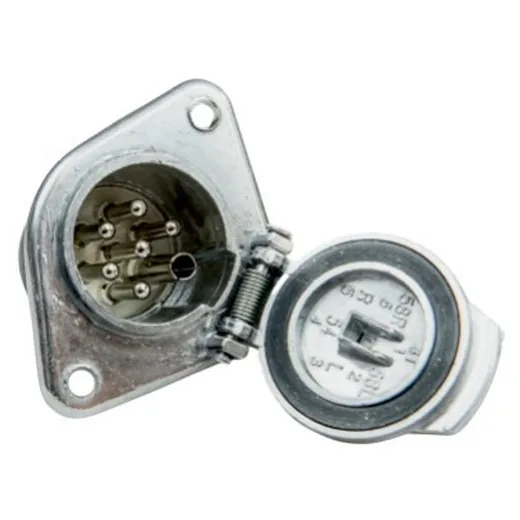

GM24S

Gniazdo metalowe 7PIN typ S

Typ

gniazdo

Styki

7PIN

Wykonanie

metalowe

WP24S

Wtyczka plastikowa 7PIN typ S

Typ

wtyczka

Styki

7PIN

Wykonanie

plastikowe

GP24S

Gniazdo plastikowe 7PIN typ S

Typ

gniazdo

Styki

7PIN

Wykonanie

plastikowe

Wtyczka ABS 5-PIN

Typ

wtyczka

Styki

5PIN

Indeks / połączenie pinów

• WABSzaciskane
• WABS-Sskręcane

Gniazdo ABS 5-PIN

Typ

gniazdo

Styki

5PIN

Indeks / połączenie pinów

• GABSzaciskane
• GABS-Sskręcane

Wtyczka EBS 7-PIN

Typ

wtyczka

Styki

7PIN

Indeks / połączenie pinów

• WEBSzaciskane
• WEBS-Sskręcane

Gniazdo EBS 7-PIN

Typ

gniazdo

Styki

7PIN

Indeks / połączenie pinów

• GEBSzaciskane
• GEBS-Sskręcane

Wtyczka 15-PIN

Typ

wtyczka

Styki

15PIN

Indeks / połączenie pinów

• WADRzaciskane
• WADR-Sskręcane

Gniazdo 15-PIN

Typ

gniazdo

Styki

15PIN

Indeks / połączenie pinów

• GADRzaciskane
• GADR-Sskręcane
